SFK1602滾珠絲杠參數
型號:SFK1602
絲桿外徑:16
導程:2
珠徑:1.2
螺母外徑:25
法蘭直徑:43
法蘭的厚度:10
螺母的長度:40
安裝孔之間的距離:35
法蘭的寬度:29
珠圈數:1×4
動額定負荷:373
靜額定負荷:1200
剛性:26。

【滾珠絲杠支撐座對軸承的要求】
滾珠絲杠副對滾動軸承的要求，與主軸和傳動軸對滾動軸承的要求的相同點是，滾動軸承都應具有足夠的精度和疲勞壽命。但不同點也很突出，滾珠絲杠主要承受軸向載荷，除絲杠自重外，一般無徑向載荷。因此，滾珠絲杠副滾動軸承的軸向精度和軸向剛度要求較高。進給系統要求運動靈活，對微小位移(絲杠微小轉角)響應要靈敏。因此，軸承摩擦力矩應盡量小。滾珠絲杠轉速不高，且高速運轉時間很短，因而發熱不是主要問題。

瀏覽SFK1602滾珠絲桿的用戶還會？
SFK1004滾珠絲杠、SFK1202滾珠絲桿等。

SFK1402滾珠絲桿參數
型號:SFK1402
絲桿外徑:14
導程:2
珠徑:1.2
螺母外徑:21
法蘭直徑:40
法蘭的厚度:6
螺母的長度:23
安裝孔之間的距離:31
法蘭的寬度:26
珠圈數:1×4
動額定負荷:354
靜額定負荷:1053
剛性:24。

【滾珠絲杠副的支承】
??? 為了獲得高精度、高剛度的進給系統，不僅應選用高精度、高剛度的滾珠絲杠副，而且必須十分重視滾珠絲杠副的支承設計，應選用運轉精度高、軸向剛度高、摩擦力矩小的滾動軸承。

瀏覽SFK1402滾珠絲桿的用戶還會？
SFK0802滾珠絲桿、SFK0801滾珠絲杠、SFK1402滾珠絲杠等。

SFK1202滾珠絲杠參數
型號:SFK1202
絲桿外徑:12
導程:2
珠徑:1.2
螺母外徑:20
法蘭直徑:37
法蘭的厚度:5
螺母的長度:28
安裝孔之間的距離:29
法蘭的寬度:24
珠圈數:1×4
動額定負荷:334
靜額定負荷:906
剛性:22。

【滾珠絲杠副的公差】
? 由于梯形絲杠的摩擦阻力大，傳動效率低，在高精度的機床中，特別是在數控機床中，常常使用滾動螺旋傳動(滾珠絲杠副)代替梯形螺旋傳動。

滾珠絲杠副按用途分為定位滾珠絲杠副(P型)和傳動滾珠絲杠副(T型)兩種。與梯形絲杠及螺母組成的滑動螺旋傳動相比，滾珠絲杠副具有傳動靈活、傳動效率高、工作壽命長、運動平穩、同步而無爬行、無反向間隙等特點。因此，在數控機床和機電一體化產品中，被廣泛用作傳動元件和定位元件。

GB／T17587–1998《滾珠絲杠副》規定了與滾珠絲杠副相關的術語、定義及驗收技術條件等。

瀏覽SFK1202滾珠絲桿的用戶還會？
SFK1004滾珠絲杠、SFK1002滾珠絲桿等。

SFK1004滾珠絲桿參數
型號:SFK1004
絲桿外徑:10
導程:4
珠徑:2
螺母外徑:26
法蘭直徑:46
法蘭的厚度:10
螺母的長度:34
安裝孔之間的距離:36
法蘭的寬度:28
珠圈數:1×3
動額定負荷:468
靜額定負荷:905
剛性:17。

SFK1004滾珠絲杠防逆轉措施
滾珠絲杠副由于傳動效率高，不能自鎖，在用于垂直方位傳動時，如果部件重量沒有平衡，必須防止當傳動停止或電動機斷電后，因部件自重而產生的逆轉動。防止逆轉動可以采用超越離合器或不能逆轉動的驅動電動機，也可以采用不能逆轉動的傳動裝置(如可以自鎖的蝸桿傳動)、電磁或液壓制動器。目前國內已有專業加工廠生產多種適合防止?jié)L珠絲杠副逆轉動的超越離合器。

瀏覽SFK1004滾珠絲桿的用戶還會？
SFK1002滾珠絲桿、SFK082.5滾珠絲杠等。

SFK1002滾珠絲杠參數
型號:SFK1002
絲桿外徑:10
導程:2
珠徑:1.2
螺母外徑:18
法蘭直徑:35
法蘭的厚度:5
螺母的長度:28
安裝孔之間的距離:27
法蘭的寬度:22
珠圈數:1×3
動額定負荷:243
靜額定負荷:569
剛性:15。

【電滾珠絲杠】
電滾珠絲杠是伺服電機與滾珠絲杠的集成，即伺服電機的轉子與滾珠絲杠副的絲杠螺母連結成為一體，具有減少傳動環節、結構緊湊等一系列優點。采用電滾珠絲杠可以大大簡化數控機床的結構。

該系統由空心電機轉子驅動螺母和軸承支承系統組成，滾珠絲杠從內孔穿過，其主要部件是由角接觸球軸承和滾針軸承組成的固定和移動軸承組，滾珠絲杠常用支承和孔心軸傳動軸承定位。三相交流同步電機具有很高的動態特性，可以提供很大的進給力，絕對式回轉測量系統對電機驅動提供最佳控制，具有很高的定位精度。此外，該系統還可以配有電機和滾珠絲杠液體冷卻系統。

瀏覽SFK1002滾珠絲杠的用戶還會？
SFK0401滾珠絲杠、SFK0801滾珠絲杠等。

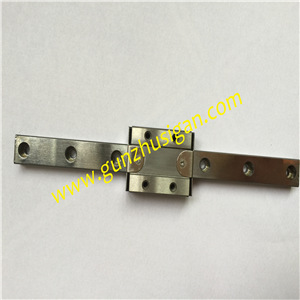

SFK082.5滾珠絲桿參數
型號:SFK0801
絲桿外徑:8
導程:2.5
珠徑:1.2
螺母外徑:16
法蘭直徑:29
法蘭的厚度:4
螺母的長度:26
安裝孔之間的距離:23
法蘭的寬度:20
珠圈數:1×3
動額定負荷:221
靜額定負荷:457
剛性:13。

SFK082.5滾珠絲杠的選定注意事項：
1.應該根據機床的精度要求來選用滾珠絲杠的精度，根據機床的載荷來選定絲杠的直徑，并且要驗算絲杠扭轉剛度、壓曲剛度、臨界轉速與工作壽命等。

2.機床定位精度要求與絲杠精度
滾珠絲杠的精度將直接影響數控機床各坐標軸的定位精度。普通精度的數控機床，一般可選用D級，精密級數控機床選用C3級精度的雷研一般推薦有KSS精密滾珠絲杠。

3.絲杠精度中的導程誤差對機床定位精度影響最明顯。而絲杠在運轉中由于溫升引起的絲杠伸長，將直接影響機床的定位精度。當L為絲杠螺紋有效長度時，L即為方向目標值T，在絲杠圖紙上標示為負值。用戶在定購滾珠絲杠時，必須提出滾珠絲杠的方向目標值。更多于SFK滾珠絲杠型號請點擊這里！

瀏覽SFK082.5滾珠絲桿的用戶還會？
SFK0801滾珠絲杠、SFK0802滾珠絲桿等。

SFK0802滾珠絲杠參數
型號:SFK0801
絲桿外徑:8
導程:2
珠徑:1.2
螺母外徑:14
法蘭直徑:27
法蘭的厚度:4
螺母的長度:16
安裝孔之間的距離:21
法蘭的寬度:18
珠圈數:1×3
動額定負荷:222
靜額定負荷:458
剛性:13。

【滾珠絲杠副的選擇步驟】
? 在選用滾珠絲杠副時，必須知道實際的工作條件，應知道最大的工作載荷(或平均工作載荷)、最大載荷作用下的使用壽命、絲杠的工作長度(或螺母的有效行程)、絲杠的轉速(或平均轉速)、滾道的硬度及絲杠的工況，然后按下列步驟進行選擇。
? ①最大的承載能力。
? ②最大動載荷。對于靜態或低速運轉的滾珠絲杠，還要考慮最大靜載荷是否充分地超過了滾珠絲杠的工作載荷。
? ③剛度的驗算。
? ④壓桿穩定性核算。

瀏覽SFK0802滾珠絲杠的用戶還會？
SFK0601滾珠絲桿、SFK0401滾珠絲杠等。

SFK0801滾珠絲桿參數
型號:SFK0801
絲桿外徑:8
導程:1
珠徑:0.8
螺母外徑:14
法蘭直徑:27
法蘭的厚度:4
螺母的長度:16
安裝孔之間的距離:21
法蘭的寬度:18
珠圈數:1×4
動額定負荷:161
靜額定負荷:2403
剛性:14。

【滾珠絲杠副結構尺寸的選擇】
? 選用滾珠絲桿副時，通常主要選擇絲杠的公稱直徑和基本導程。公稱直徑應根據軸向最大載荷按滾珠絲杠副尺寸系列選擇。螺紋長度在允許的情況下要盡量短。基本導程(或螺距)應按承載能力、傳動精度及傳動速度選取，基本導程大承載能力也大，基本導程小傳動精度較高。要求傳動速度快時，可選用大導程滾珠絲杠副。

瀏覽SFK0801滾珠絲桿的用戶還會？
BSH2005滾珠絲桿、SFK0601滾珠絲桿等。

SFK0601滾珠絲杠參數
型號:SFK0601
絲桿外徑:6
導程:1
珠徑:0.8
螺母外徑:12
法蘭直徑:24
法蘭的厚度:3.5
螺母的長度:15
安裝孔之間的距離:18
法蘭的寬度:16
珠圈數:1×3
動額定負荷:111
靜額定負荷:224
剛性:9。

【滾珠絲杠副結構的選擇】
?根據防塵防護條件以及對調隙及預緊的要求，可選擇適當?shù)慕Y(jié)構形式。例如，當允許有時隙存在時(如垂直運動)，可選用具有單圓弧形螺紋滾道的單螺母滾珠絲杠副；當必須有預緊和在使用過程中因磨損而需要定期調整時，應采用雙螺母螺紋預緊或齒差預緊式結構；當具備良好的防塵條件，且只需在裝配時調整間隙及預緊力時，可采用結構簡單的雙螺母墊片調整預緊式結構。

瀏覽SFK0601滾珠絲桿的用戶還會？
BSH2505滾珠絲桿、SFK0401滾珠絲杠等。

SFK0401滾珠絲杠參數
型號:SFK0401
絲桿外徑:4
導程:1
珠徑:0.8
螺母外徑:10
法蘭直徑:20
法蘭的厚度:3
螺母的長度:12
安裝孔之間的距離:15
法蘭的寬度:14
珠圈數:1×2
動額定負荷:64
靜額定負荷:97
剛性:5。

滾珠絲杠螺母副結構類型代號

結構型號???????????? 表示意義????????????????????????????????

W?????????????? ?外循環單螺母式滾珠絲杠副?

WI??????????? ?外循環不帶襯套的單螺母滾珠絲杠副?????????????

C???????????? ?? 外循環插管形的單螺母滾珠絲杠副???????????????

N????????????? ? 內循環單螺母滾珠絲杠副??????????????????????

WCH?????????外循環齒差式調隙式的雙螺母滾珠絲杠副?????????

WICH?????????外循環不帶襯套齒差式調隙式的雙螺母滾珠絲杠副?

WD??????????? 外循環墊片調隙式的雙螺母滾珠絲杠副????

WID?????????? 外循環不帶襯套墊片調隙式的雙螺母滾珠絲杠副?

WIL?????????? 外循環不帶襯套螺紋調隙式的雙螺母滾珠絲杠副?

CCH?????????? 插管形齒差調隙式的雙螺母滾珠絲杠副?????

CD???????????? ?插管形墊片調隙式的雙螺母滾珠絲杠副???
